引言

1.1 RDP协议的发展历史

1.1.1 协议起源与背景

RDP协议最初由Citrix Systems开发，后被微软收购并进行标准化。该协议基于ITU-T T.128应用共享协议(T.Share)设计，于1998年首次发布。

1.1.2 版本演进历程

• RDP 4.0(Windows NT 4.0 Terminal Server Edition)：首个商用版本

• RDP 5.0(Windows 2000)：增加本地打印机重定向、音频重定向等功能

• RDP 5.1/5.2(Windows XP/Server 2003)：增强图形性能和安全性

• RDP 6.0/6.1(Windows Vista/Server 2008)：支持TLS加密、网络级认证(NLA)

• RDP 7.0/7.1(Windows 7/Server 2008 R2)：引入RemoteFX技术,支持多显示器

• RDP 8.0(Windows 8/Server 2012)：优化网络传输,支持UDP传输

• RDP 8.1(Windows 8.1/Server 2012 R2)：改进图形处理和压缩算法

• RDP 10.0(Windows 10/Server 2016+)：增加H.264/AVC视频压缩支持

图 1 RDP协议的发展历史

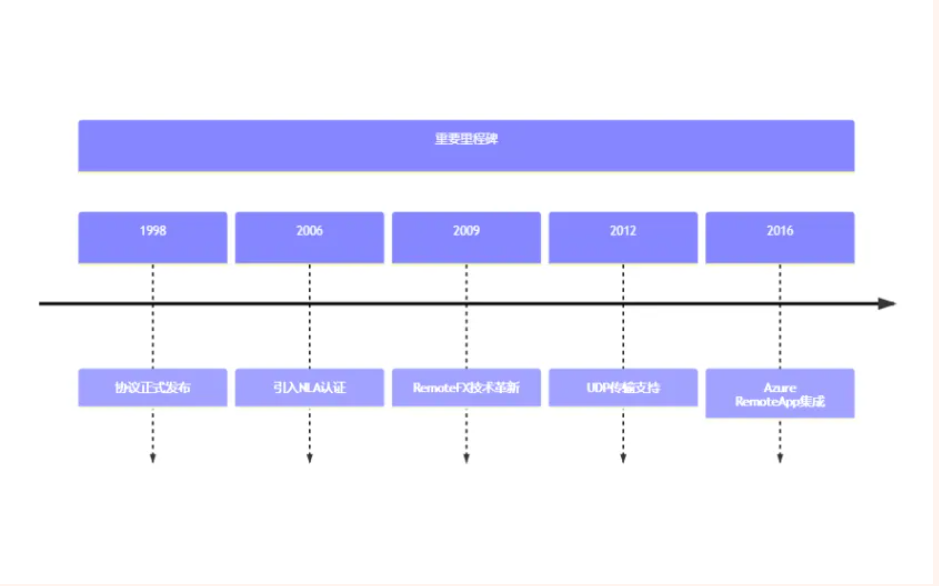

1.1.3 重要里程碑

• 1998年：RDP协议正式发布

• 2006年：引入Network Level Authentication提升安全性

• 2009年：RemoteFX技术革新图形处理能力

• 2012年：UDP传输支持显著提升性能

• 2016年：Azure RemoteApp云服务集成

图 2 重要里程碑

1.1.4 当前最新进展

在最新的技术发展中，RDP协议正积极适应云计算时代的需求变革，通过深度整合云原生架构、强化GPU虚拟化与混合现实场景支持，并结合零信任安全框架与WebRTC等先进通信协议，同时借助人工智能技术实现自适应性能优化,全面提升了协议在现代分布式办公环境下的应用价值与技术竞争力。

1.2 协议架构与工作原理

1.2.1 基础架构模型

• 采用经典的Client/Server架构设计模式，客户端(RDP Client)通过TCP/IP协议栈与服务端(RDP Server)建立可靠的网络连接，实现远程桌面会话的交互

• 基于多会话管理引擎(Session Manager)实现会话并发控制，通过独立的进程空间和内存隔离机制确保各会话间的资源隔离与安全性

• 遵循ISO/OSI七层网络模型,采用分层设计架构:表示层(Presentation Layer):处理数据编解码、压缩解压缩；会话层(Session Layer):管理会话建立、维护与终止；传输层(Transport Layer):基于TCP/UDP实现可靠数据传输；网络层(Network Layer):处理IP路由与数据包转发

• 实现了可扩展的虚拟通道(Virtual Channel)架构，提供标准化的Virtual Channel API接口，支持动态加载自定义协议扩展模块，实现功能的即插即用

• 集成高级图形处理引擎,支持RemoteFX/H.264硬件加速与自适应压缩算法

1.2.2 核心组件构成

• RDP Stack：协议核心栈，负责数据包的封装、分片、重组、流控等底层协议处理,实现可靠的数据传输。包含PDU(Protocol Data Unit)编码解码、压缩解压缩、序列化反序列化等核心功能。

• Graphics Pipeline：图形渲染管道，采用多级流水线架构处理图形数据。支持DirectX/RemoteFX硬件加速，实现高效的图形编解码与缓存管理。集成自适应压缩算法与帧率控制，优化传输性能。

• Virtual Channel Manager：虚拟通道管理器，基于插件化架构实现动态通道创建与资源调度。提供标准化的Virtual Channel API接口,支持自定义协议扩展。实现通道优先级管理与带宽分配。

• Security Component：安全组件,提供TLS/SSL加密传输、Kerberos/CredSSP身份认证、证书管理等安全服务。支持FIPS合规的加密算法,实现端到端的数据保护。集成智能卡认证与生物识别接口。

• Session Manager：会话管理器,负责会话创建、断开、重连等生命周期管理。实现负载均衡与会话代理，支持多用户并发访问。提供会话监控、审计与策略控制功能。

• Input/Output Redirector：输入输出重定向器，采用虚拟驱动架构实现设备映射与协议转换。支持USB/串并口设备、打印机、存储设备等多种外设重定向。提供设备发现、枚举与访问控制。

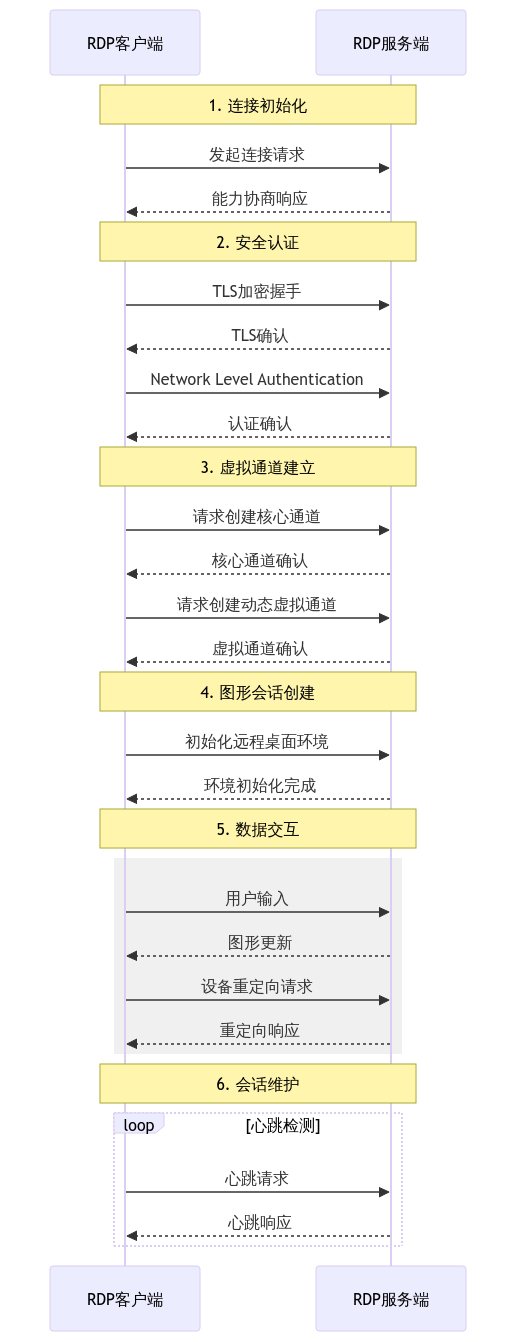

1.2.3 工作流程概述

• 连接初始化：客户端发起连接请求,与服务端协商能力

• 安全认证：执行TLS加密与Network Level Authentication

• 虚拟通道建立：创建核心通道与动态虚拟通道

• 图形会话创建：初始化远程桌面环境与图形上下文

• 数据交互：处理用户输入、图形更新与设备重定向

• 会话维护：保持心跳检测,处理异常断连与重连

图 3 工作流程概述

1.2.4 协议特点分析

• 高性能图形传输：采用RemoteFX、H.264/AVC等先进编解码技术，结合自适应压缩算法与GPU加速，实现高质量低延迟的图形传输

• 可扩展性：基于Virtual Channel架构实现功能模块化扩展，支持动态加载自定义虚拟通道，提供标准化的API接口

• 会话独立性：通过Session Broker和负载均衡实现多用户会话隔离，独立的内存空间与进程管理确保安全性

• 安全性：采用TLS 1.2/1.3加密传输，集成Kerberos/CredSSP的NLA认证，支持智能卡与生物识别等多因素认证

• 带宽适应：基于QoS策略动态调整编码参数、帧率与分辨率,智能平衡网络带宽与用户体验

• 设备重定向：支持USB/串并口设备、打印机、智能卡、摄像头等多种外设映射，实现透明的资源访问

• 会话连续性：通过断线重连、会话保持与漫游机制，确保业务连续性

• 多媒体处理：支持Windows Media Player重定向、DirectX加速与OpenGL图形处理

• 网络优化：实现UDP快速路径传输、多流并发传输，支持网络QoS策略

1.3 RDP的主要功能特性

1.3.1 图形传输机制

• 采用RemoteFX/H.264等先进编解码技术，支持硬件加速与GPU虚拟化

• 实现自适应压缩算法，根据网络状况动态调整压缩比率与图像质量

• 集成多级缓存机制，通过位图缓存与持久化存储优化传输效率

• 支持DirectX/OpenGL图形加速，实现3D图形的高性能远程渲染

• 提供分辨率自适应与多显示器支持，满足不同场景需求

1.3.2 音频重定向功能

• 支持高质量音频流传输，采用自适应编码与动态缓冲技术

• 实现音频设备虚拟化，支持多通道音频与麦克风重定向

• 集成回声消除与噪声抑制算法，优化音频质量

• 提供音频QoS策略，确保实时音频传输的连续性

• 支持Windows Audio Session API与DirectSound重定向

1.3.3 剪贴板共享实现

• 支持文本、图像、文件等多种格式数据的双向同步

• 实现Unicode字符集与富文本格式的完整支持

• 提供剪贴板事件监听与访问控制机制

• 集成数据过滤与安全审计功能

• 支持自定义格式转换与数据预处理

1.3.4 文件传输支持

• 采用分块传输与断点续传技术，提高传输可靠性

• 实现文件系统重定向，支持本地磁盘映射

• 提供文件压缩与加密传输功能

• 集成传输限速与带宽控制机制

• 支持大文件传输与批量操作优化

二、RDP协议分析

2.1 协议层次结构

2.1.1 传输层

RDP协议在传输层同时支持TCP和UDP两种传输模式。TCP模式作为主要传输方式,通过3389默认端口提供可靠的数据传输服务。自RDP 8.0版本引入UDP快速路径传输后，协议可根据数据类型智能选择最优传输方式,实现了TCP/UDP的混合传输架构。例如对于图形、键鼠等需要可靠传输的数据使用TCP通道，而对实时性要求较高的音视频流则优先选择UDP通道,从而在可靠性与实时性之间取得平衡。

在连接管理方面，RDP实现了完整的连接生命周期管理机制。通过连接池化技术实现会话复用，支持断线重连与会话恢复，并集成了基于策略的连接控制能力。同时提供负载均衡与故障转移支持，确保服务的高可用性。

• 数据传输特性

1. 支持分块传输与流式处理，实现大数据量高效传输

2. 提供数据包分片与重组机制，适应不同MTU限制

3. 集成传输速率控制与流量整形功能

4. 实现传输质量实时监控与数据统计分析




2.1.2 安全层

RDP的安全架构采用多层次纵深防御设计，通过集成多重安全机制确保远程访问的安全性。在传输安全方面,默认采用TLS 1.2/1.3协议进行加密传输，支持包括AES-256/RC4-128在内的多种加密算法。同时实现了基于PKI体系的密钥管理机制,支持密钥自动轮换与硬件安全模块(HSM)保护。

身份认证系统集成了Network Level Authentication(NLA)预认证机制,通过与Windows安全体系的深度整合,支持Kerberos、NTLM、CredSSP等多种认证协议。此外还提供智能卡、生物识别等多因素认证能力,全面提升身份认证的安全强度。

• 安全策略框架

1. 实现基于角色的细粒度访问控制

2. 支持会话隔离与资源访问限制

3. 提供完整的安全审计与日志记录

4. 集成入侵检测与防护能力




2.1.3 通道层

RDP采用基于虚拟通道的模块化架构设计，通过标准化的通道接口实现功能扩展。核心系统包含多种预定义通道:

• 图形通道:处理远程显示更新与图形渲染

• 输入通道:管理键盘、鼠标等输入设备

• 剪贴板通道:实现双向数据共享与格式转换

• 音频通道:处理音频流传输与设备重定向

• 打印通道:支持打印机重定向与打印任务管理

• 驱动通道:实现设备驱动与端口重定向

• 文件通道:处理文件系统重定向与传输

通道管理系统提供完整的生命周期管理，包括通道创建、状态维护、故障恢复等功能，并实现了基于优先级的带宽分配与流量控制机制。

2.2 通信流程

RDP通信建立过程遵循严格的协议交互流程。首先通过X.224协议完成连接初始化，之后进行MCS连接创建与GCC会议初始化。在完成基础连接建立后,双方开始进行安全能力协商，建立TLS加密通道并完成身份认证。认证通过后进行会话初始化，包括许可证验证、虚拟通道创建、显示模式协商等,最终建立完整的远程会话。

2.3 数据传输机制

RDP实现了多层次的数据处理机制，在保证传输效率的同时确保数据安全。在压缩方面，集成了RDP基础压缩、Bulk压缩以及RemoteFX/H.264等先进编解码技术。通过自适应压缩算法,系统可根据网络状况、数据类型动态调整压缩策略。

• 性能优化技术




1. 实现多级缓存机制,优化传输效率

2. 支持GPU硬件加速与图形渲染

3. 提供网络延迟补偿算法

4. 集成智能带宽管理与QoS控制




2.4 流量分析

图 4 三次握手

TCP三次握手流量 - 展示了RDP客户端与服务器之间基于TCP协议的初始连接建立过程，包括SYN请求、SYN+ACK响应和ACK确认三个步骤。这仅是RDP连接建立的第一阶段，后续还需要进行RDP协议层面的能力协商等交互。

图 5 RDP密钥证书交换

RDP密钥证书交换流量 - 展示了TLS加密通道建立过程中的证书验证和密钥交换流量。从协议优化角度，RDP将原本复杂的TLS握手过程简化为4个关键步骤:

• 服务器证书发送 - 将多个证书链打包为单个消息,减少往返次数

• 客户端验证 - 采用批量验证机制,合并证书链验证过程

• 会话密钥协商 - 使用优化的密钥交换算法,如ECDHE,提升效率

• 会话恢复确认 - 支持会话复用机制,避免重复握手

这种优化设计主要基于以下考虑:

• 性能优化:减少握手往返次数,降低连接建立延迟

• 兼容性:保持与标准TLS协议的互操作性

• 安全性:确保密钥交换过程的安全强度

• 可扩展性:预留协议升级空间,支持新的密码套件




这种优化设计是RDP协议随版本迭代逐步引入和完善的。包括引入TLS加密和网络级认证(NLA)等特性。这些优化措施经过多个版本的验证和改进，现已成为远程桌面协议的重要组成部分。

图 6 RDP加密数据传输流量

RDP加密数据传输流量 - 展示了建立安全通道后的实际业务数据传输流量,包括加密的远程桌面图像、用户输入以及其他虚拟通道数据等内容。

三、RDP安全风险分析

3.1 暴力破解攻击

RDP服务面临着持续的暴力破解攻击威胁。攻击者通常采用自动化工具,通过海量密码字典反复尝试登录凭证。其中，凭证喷洒(Password Spraying)是一种特殊的攻击手法,攻击者使用有限的常用密码，针对大量用户账户进行尝试，以规避账户锁定机制。主流攻击工具如Hydra、Medusa等都具备RDP协议攻击能力,可实现自动化、分布式的破解。一旦攻击成功，攻击者将获得目标系统的完整访问权限，可能导致数据泄露、勒索软件感染等严重后果。

3.2 漏洞利用风险

RDP协议实现中存在多个严重安全漏洞。其中最具代表性的是BlueKeep(CVE-2019-0708)远程代码执行漏洞,该漏洞允许未经身份验证的攻击者通过精心构造的请求触发内存损坏,进而在系统上执行任意代码。此外,DejaBlue系列漏洞(CVE-2019-1181/1182)、CVE-2020-0609等高危漏洞也曾造成重大安全影响。这些漏洞多与RDP协议栈的内存管理、数据序列化等核心机制相关，攻击者可通过Metasploit等渗透测试框架实施攻击。尽管微软已发布相关补丁，但大量系统仍未及时更新修复,持续面临攻击风险。

3.3 中间人攻击风险

RDP中间人攻击主要利用协议握手阶段的安全缺陷。在未启用TLS加密或证书验证的情况下，攻击者可通过ARP欺骗、DNS劫持等手段截获并篡改RDP通信流量。典型的攻击手法包括会话劫持、凭证窃取和流量篡改等。攻击者可使用Seth、Responder等工具实施中间人攻击，窃取明文凭证或注入恶意代码。这类攻击不仅威胁通信安全，还可能导致敏感信息泄露和系统控制权丢失。通过分析网络流量特征、证书异常等指标可实现对中间人攻击的有效检测。

3.4 未授权访问风险

RDP环境中的未授权访问风险主要源于配置不当和权限管理缺陷。常见问题包括默认凭证未修改、过度开放的网络访问策略、错误的文件系统权限等。攻击者可利用这些安全缺陷获取初始访问权限，随后通过提权漏洞、令牌窃取等技术提升权限。在获得高权限后，攻击者可利用域信任关系、共享凭证等机制实现在内网中的横向移动,扩大攻击范围。这种渐进式的攻击路径对企业网络安全构成严重威胁。

图 7 RDP安全风险分析

四、RDP安全防御策略

4.1 身份认证加固

4.1.1 强密码策略实施

• 实施最小12位密码长度要求,包含大小写字母、数字和特殊字符

• 定期强制密码更新,禁止重复使用历史密码

• 建立密码复杂度评分机制,确保密码强度

• 限制密码重试次数,实施账户锁定策略

4.1.2 多因素认证部署

• 集成智能卡认证、生物识别等硬件认证方式

• 部署基于手机令牌的软件认证机制

• 支持短信、邮件等辅助验证渠道

• 实现认证因素的动态组合与降级机制

4.1.3 认证机制优化

• 启用网络级认证(NLA),强制预认证

• 配置TLS加密,确保认证数据传输安全

• 实现单点登录(SSO)集成,提升用户体验

• 部署证书认证基础设施(PKI)




4.1.4 账户安全管理

• 建立完整的账户生命周期管理流程

• 实施最小权限原则,细化权限分配

• 定期清理僵尸账户和临时账户

• 建立特权账户管理机制

4.2 访问控制

4.2.1 网络分段策略

• 实施三层网络架构设计,隔离互联网区、DMZ区和内网区

• 部署VLAN技术实现网络微分段

• 建立跨区访问控制矩阵

• 实施SDN技术,支持动态网络隔离

4.2.2 IP白名单管理

• 建立分级IP白名单体系

• 实现白名单动态更新机制

• 配置地理位置访问限制

• 部署异常IP检测与封禁

4.2.3 端口修改方案

• 更改默认3389端口,降低扫描风险

• 实施端口敲门(Port Knocking)机制

• 配置动态端口映射

• 建立端口访问审计机制

4.2.4 访问策略制定

• 实施基于时间的访问控制

• 建立设备准入机制

• 配置会话超时策略

• 实现并发会话限制

4.3 监控与审计

4.3.1 日志记录系统

• 部署集中化日志管理平台

• 实现多维度日志采集与关联分析

• 建立日志完整性保护机制

• 配置日志存储与归档策略

4.3.2 异常行为检测

• 部署基于机器学习的行为分析系统

• 建立用户行为基线模型

• 实现多维异常检测算法

• 配置实时告警与响应机制

4.3.3 实时监控方案

• 部署网络流量分析系统

• 实现会话行为实时监控

• 建立资源使用监控机制

• 配置性能指标监控

4.3.4 审计策略制定

• 建立分级审计框架

• 实现操作行为全程记录

• 配置审计报告自动生成

• 建立审计结果追踪机制

4.4 补丁管理

4.4.1 系统更新机制

• 建立补丁管理平台

• 实现自动化补丁分发

• 配置分级部署策略

• 建立补丁回滚机制

4.4.2 漏洞修复流程

• 制定漏洞评估标准

• 建立修复优先级矩阵

• 实现自动化修复流程

• 配置修复验证机制

4.4.3 补丁测试方案

• 建立测试环境体系

• 实施多阶段测试策略

• 配置兼容性验证

• 建立回归测试机制




4.4.4 应急修复预案

• 制定紧急补丁部署流程

• 建立快速响应机制

• 配置应急回滚方案

• 实现业务连续性保障

产品优势

• 自主研发的RDP安全防护系统，具备完整的访问控制、加密传输、审计追溯等功能

• 基于AI的异常行为检测引擎，可实时识别并阻断恶意访问行为

• 支持多因素认证、生物识别等先进身份验证技术

• 具备全方位的安全审计和合规报告能力

技术积累

• 拥有百余项RDP相关安全专利和技术创新

• 具备深厚的协议分析和漏洞挖掘能力

• 建立了完善的漏洞库和威胁情报体系

• 获得多项国家级安全认证和资质

实践成果

• 服务于能源、政府、金融等重点行业客户

• 每月平均检测并阻断上万次恶意攻击

• 多次发现并修复高危安全漏洞

• 获得客户广泛认可和好评

持续创新

长扬科技安全研究院专注工控协议和安全漏洞库研究，具备持续性的工业协议分析能力、漏洞挖掘能力以及病毒处理、灾后数据恢复能力，为国家多个管理机构提供漏洞上报和预警信息上报。分析过200个以上的工控漏洞，挖掘出艾默生DCS、西门子PLC、VxWorks等多款设备的0Day漏洞。成立至今，上报国家工业信息安全漏洞库（CICSVD）原创通用型漏洞百余个，国家信息安全漏洞库(CNNVD) 原创通用型漏洞百余个。

长扬科技工控漏洞库维护着数千个工控漏洞及工控漏洞利用代码和扫描指纹，近千种各工控设备厂商产品信息；威胁情报库、安全事件知识库数量110万余条；维护着数百种工控固件/软件版本识别指纹。曾获国家信息安全漏洞库（CNNVD）-二级技术支撑单位、国家信息安全漏洞库（CNNVD）年度优秀技术支撑单位、年度国家工业信息安全漏洞库技术支持组成员单位、工业信息安全应急服务支撑单位（NISIA）、工业信息安全监测预警网络建设-CICS-CERT支撑单位等。

目前，长扬科技提交的工业和信息化部网络安全威胁和漏洞信息共享平台通用网络产品安全漏洞库的漏洞中，有数十项漏洞已被收录，包括超危、高危、中危漏洞。

五、结语

随着远程办公模式的深入发展，RDP协议在企业数字化转型中扮演着越来越重要的角色。本文通过深入分析RDP的技术架构、安全风险与防护体系，为构建安全可靠的远程访问环境提供了系统性指导。

纵深防御是关键

• 构建多层次安全防护体系

• 实施零信任安全架构

• 建立完整的风险管理闭环

技术防护要点

• 强化身份认证与访问控制

• 确保传输通道加密安全

• 加强终端安全防护能力

• 部署全方位监控审计

持续改进方向

• 跟进新技术发展趋势

• 优化安全防护策略

• 提升应急响应能力

• 加强人员安全意识

未来,随着云计算、人工智能等技术的发展，RDP协议及其安全防护体系也将持续演进。企业需要与时俱进,在确保业务连续性的同时，不断完善安全防护能力，为远程办公保驾护航。
